确定连接端口

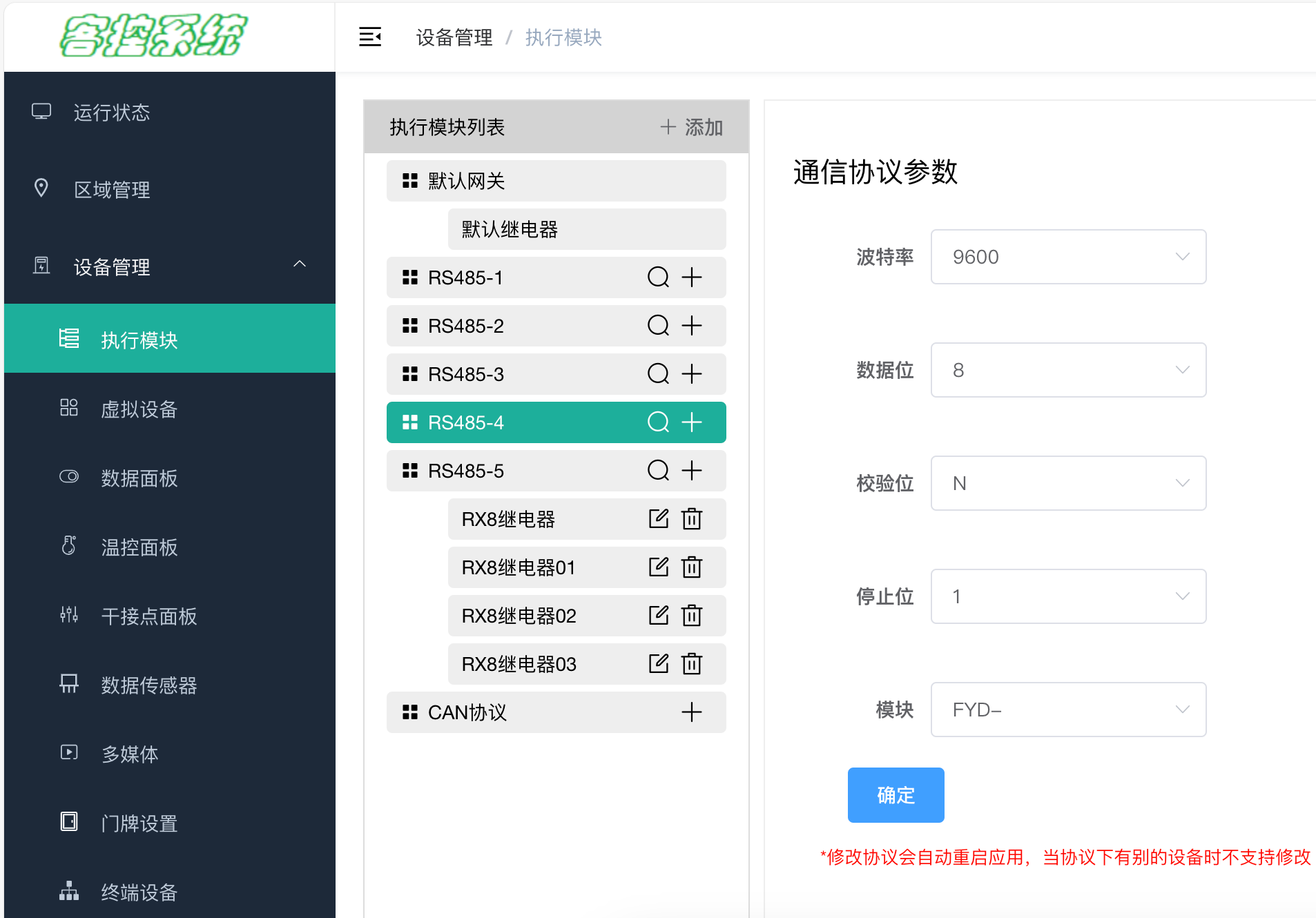

找到需要连接的RS485口，需要修改对应的波特率为9600，模块需要选择FYD-,系统默认确定后会自动重启应用，如果没有重启手动进行重启。

添加模块

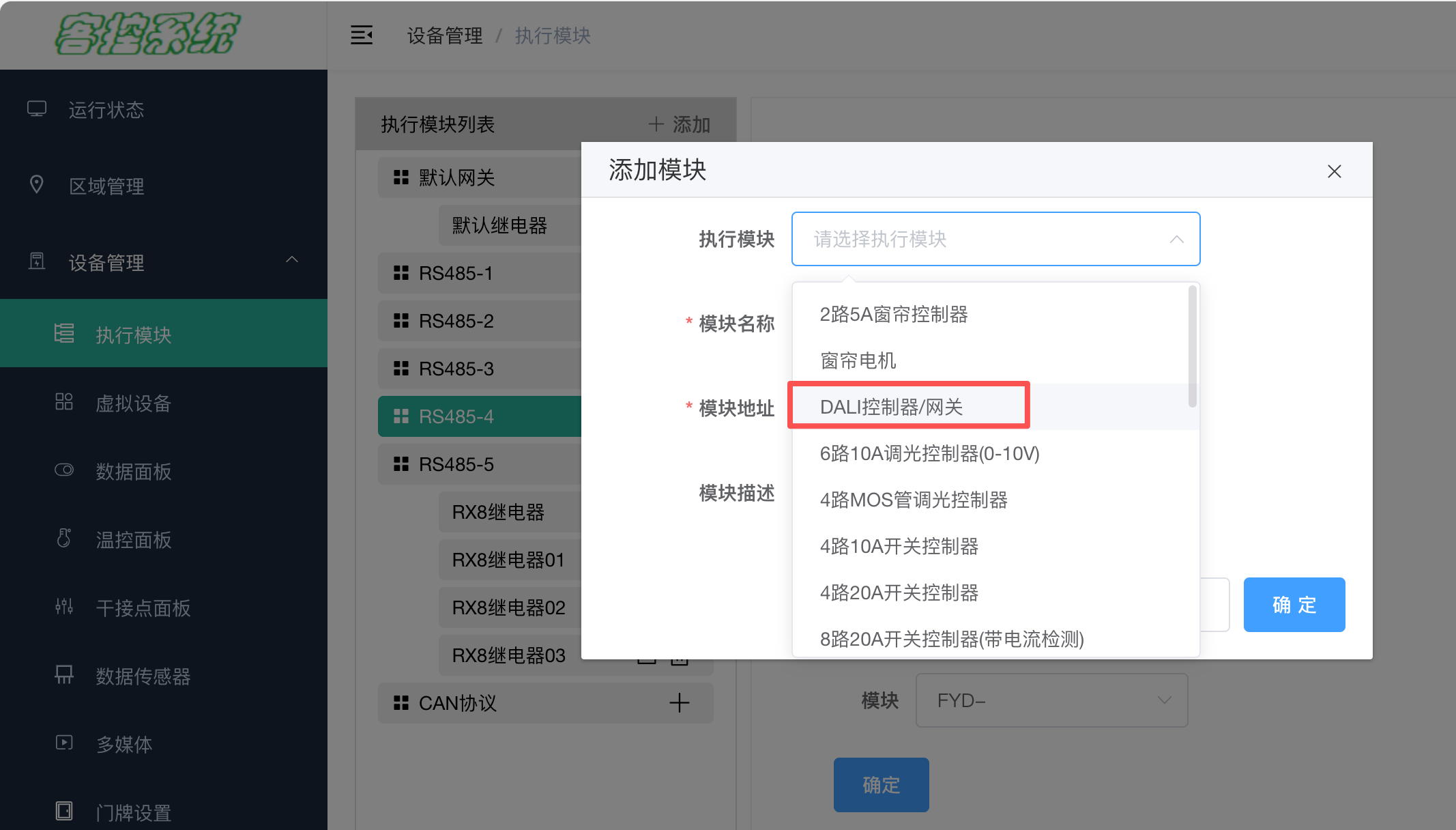

设置好波特率和协议后，点击对应连接口的+号会弹出出选择对应的模块如下图

在弹出的框中可以下拉找到对应的Dali控制器/网关，然后输入对应Dali模块的地址点击确定添加。

添加模块

如果不知道模块的地址，可以按Dali模块上的pong按钮，会主动上送数据到主机，主机自动进行添加。

模块操作

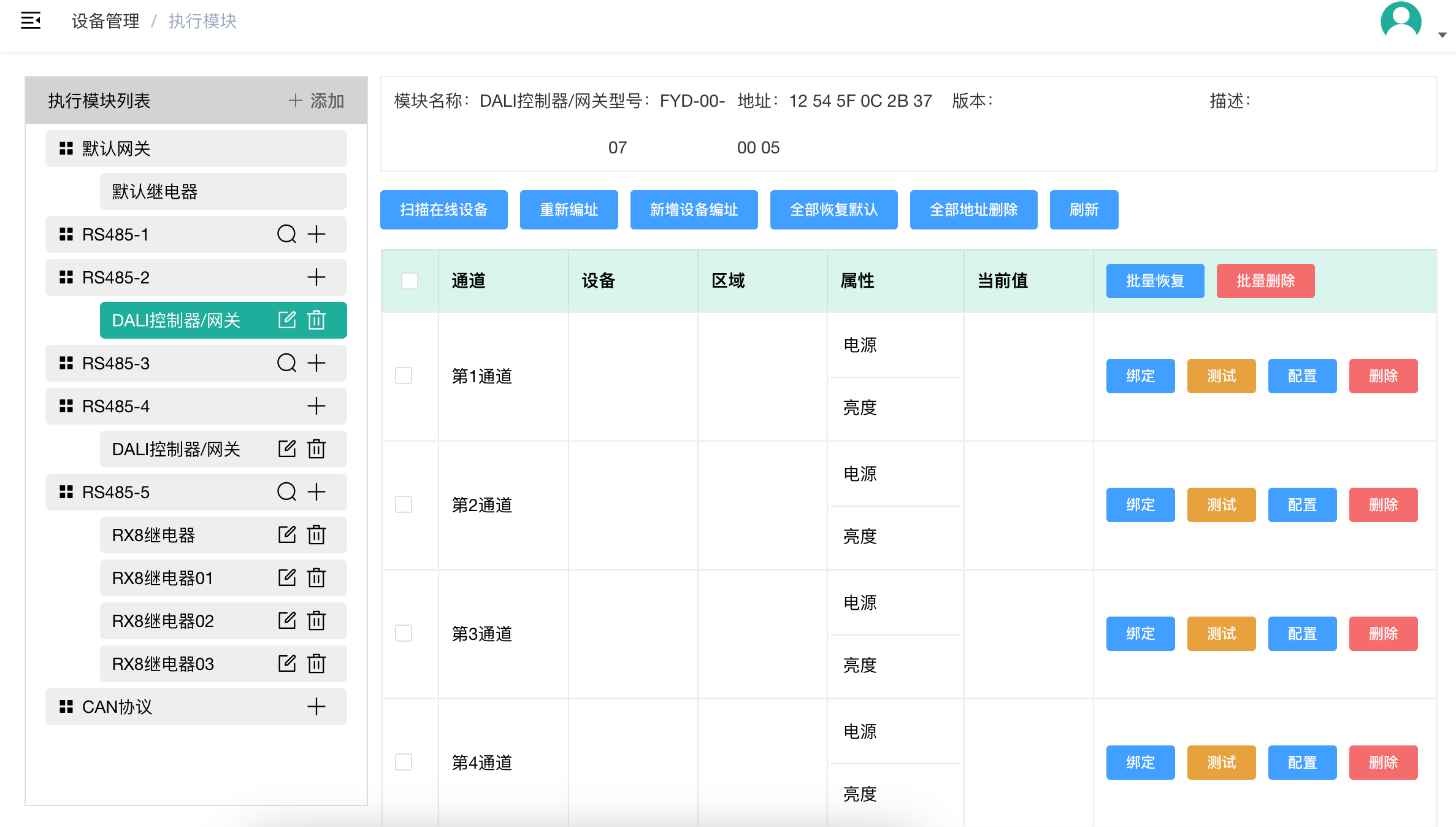

添加完成后，你如果之前使用过，可以点击刷新按钮加载出对应的通道。

当灯具都接完整后，可以点击扫描在线设备按钮扫描已经在想的灯具，点击后等待页面更新。

  1. 绑定设备

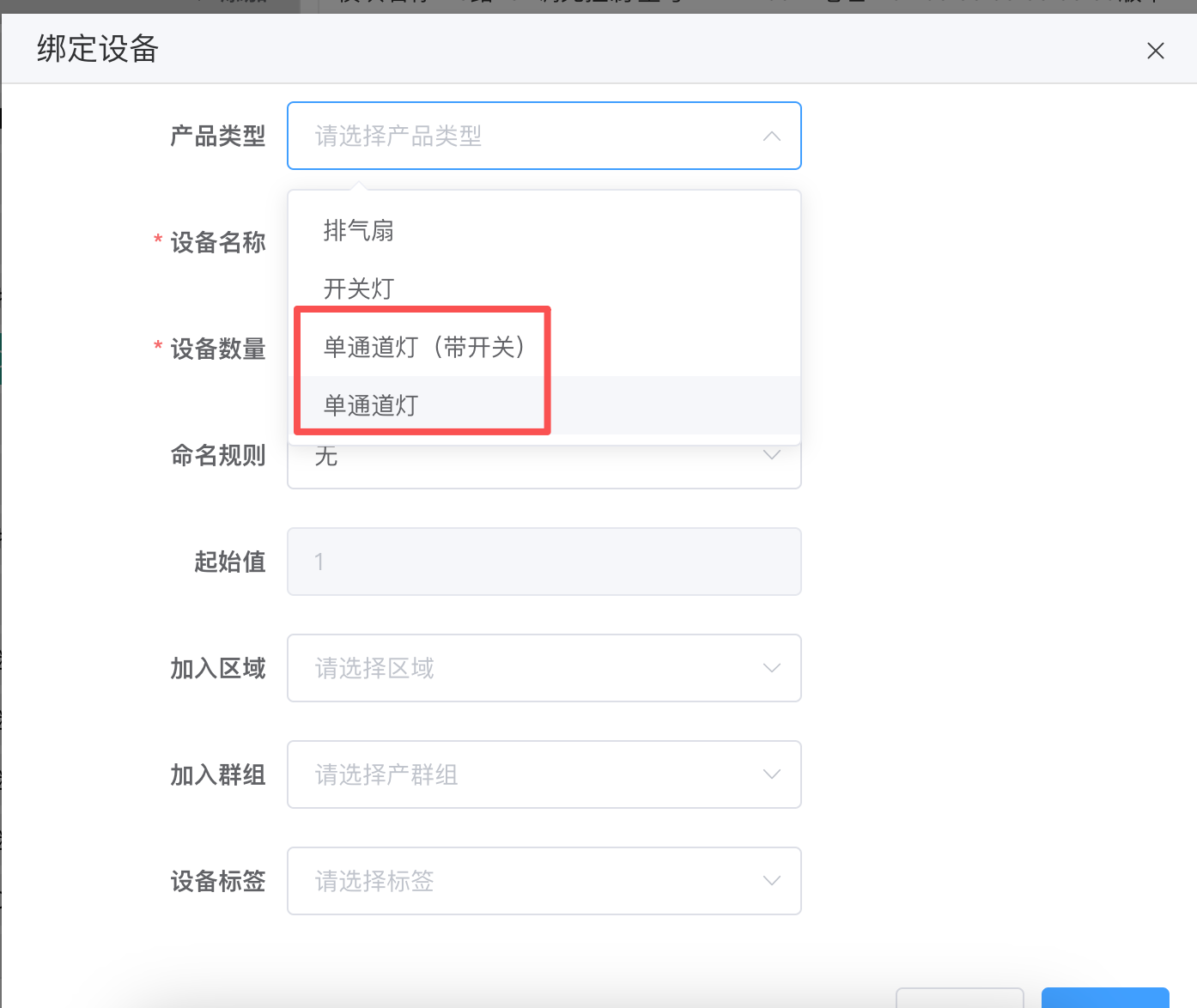

     在对应通道上点击绑定按钮，在弹出页面中选择对应的产品类型。

    如果连续地址的灯都是相同属性的可以一次绑定多个。

  2. 测试通道

    可以点击通道边上的测试按钮，在弹出框中进行调光或开关灯。
